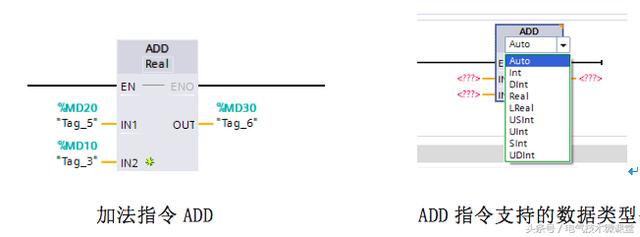

执行加法指令ADD将输入IN1的值与输入IN2的值相加，并将加得结果存储在OUT设定的寄存器中。



加法指令功能框各端口的定义如下

EN：使能输入端，EN为1时执行加法指令，EN为0时不执行。

ENO：使能输出端，当指令正确执行期间使能输出端ENO为1，指令结果超出输出 OUT指定数据类型的允许范围或浮点数为无效值时ENO为0。

IN1/IN2：要相加的数值，可以是寄存器的地址或常数，单击ADD指令下的星标可以扩展输入的数目。

OUT：加法计算结果输出，IN1+IN2=OUT，OUT端一般填写寄存器地址。

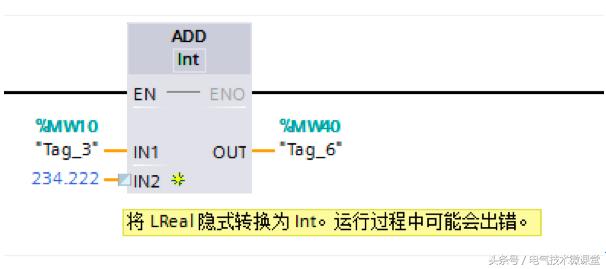

加法指令小提示：可以从指令框的“<???>”下拉列表中选择该指令的数据类型，当地址长度与数据类型不匹配时，会将输入数值隐式转换为指定的数据类型，编译不会报错，但运行过程中可能会出错。
